一、QLC全寿命测试
B550是普及PCIE4.0的急先锋 , 对于固态硬盘的读写有很大的加持作用 。
固态硬盘发展了从SLC , 到MCL , 再到TLC , 直到QLC终于也来了 。 固态硬盘工艺的进步 , 虽然能带来售价的下探 , 但是寿命却是呈下降趋势 。 许多品牌的SSD喜欢对寿命进行比较保守的估算 , 480G容量的产品标称为120T , 1TB的在240T 。 而对于QLC , 比TLC的读写寿命应该更短 。 现在市面上QLC已经不少了 , 对于QLC , 所有玩家最大的疑问就是它到底能活多久?到了寿命中后期 , 它的速度又是怎么样?

二、产品NV1

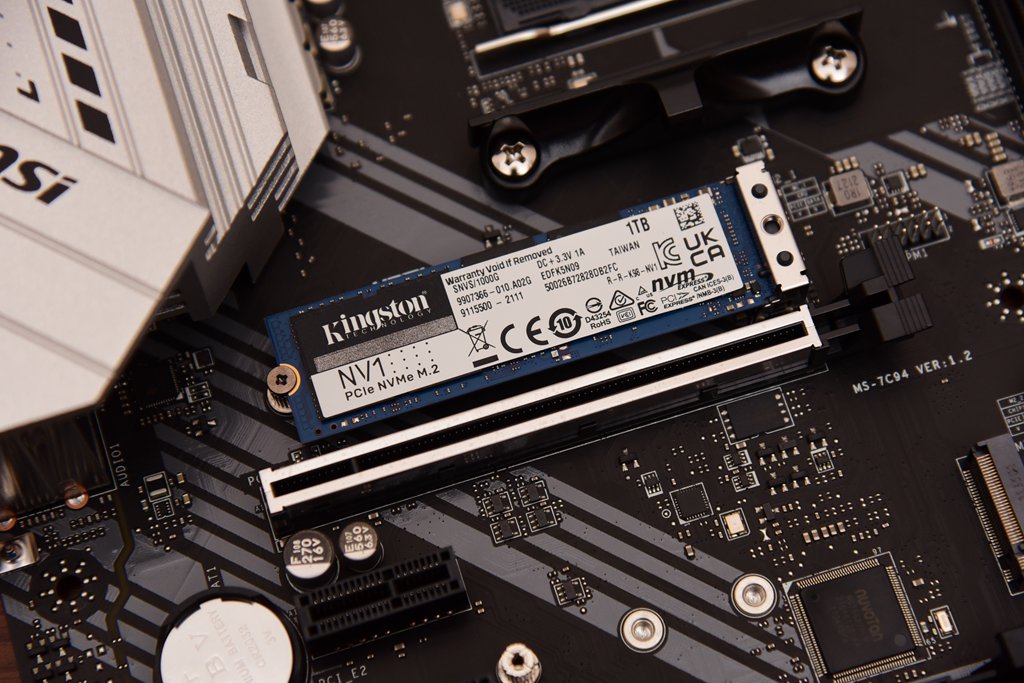

金士顿NV1作为QLC的排头兵 , 接过入门级固态硬盘的接力棒 , 本次评测选用了手上的NV1容量为1TB的产品 。

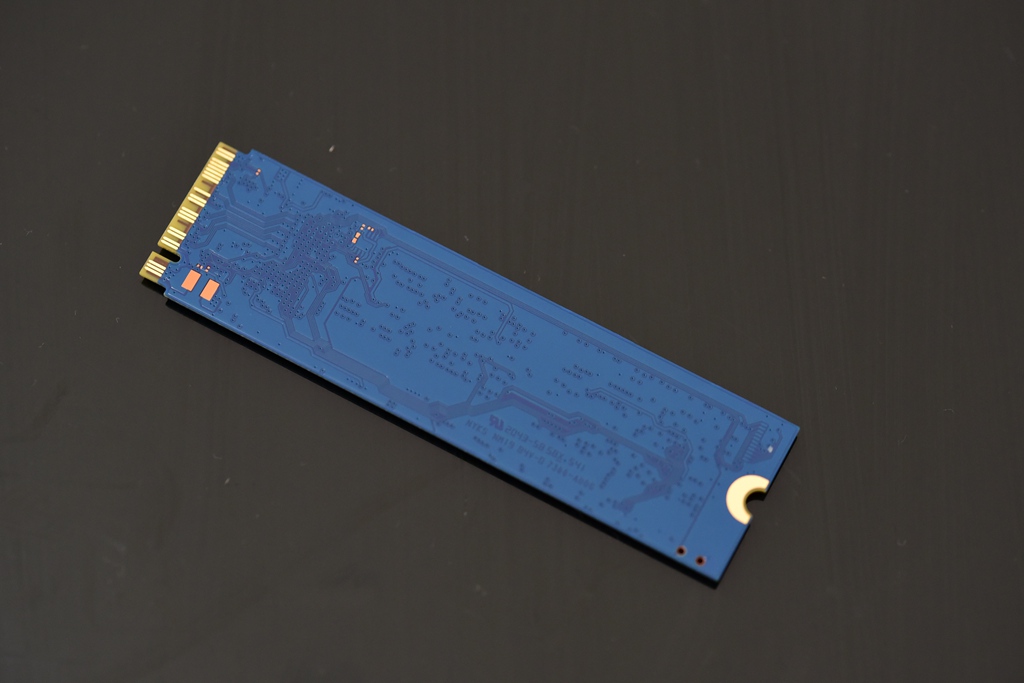

NV1采用了单面式设计 , 采用的是代工厂的公模设计 。 整个SSD由1颗主控芯片 , 4颗存储颗粒构成 。 单面设计为下一步扩展容量打下了基础 。


NV1主控采用了PHISON出品的PS5013-E13主控 , 无缓存设计 。

存储颗粒经过了金士顿的二次封装 , 刻蚀有金士顿LOGO , 型号为PH256080CN1 。

测试平台

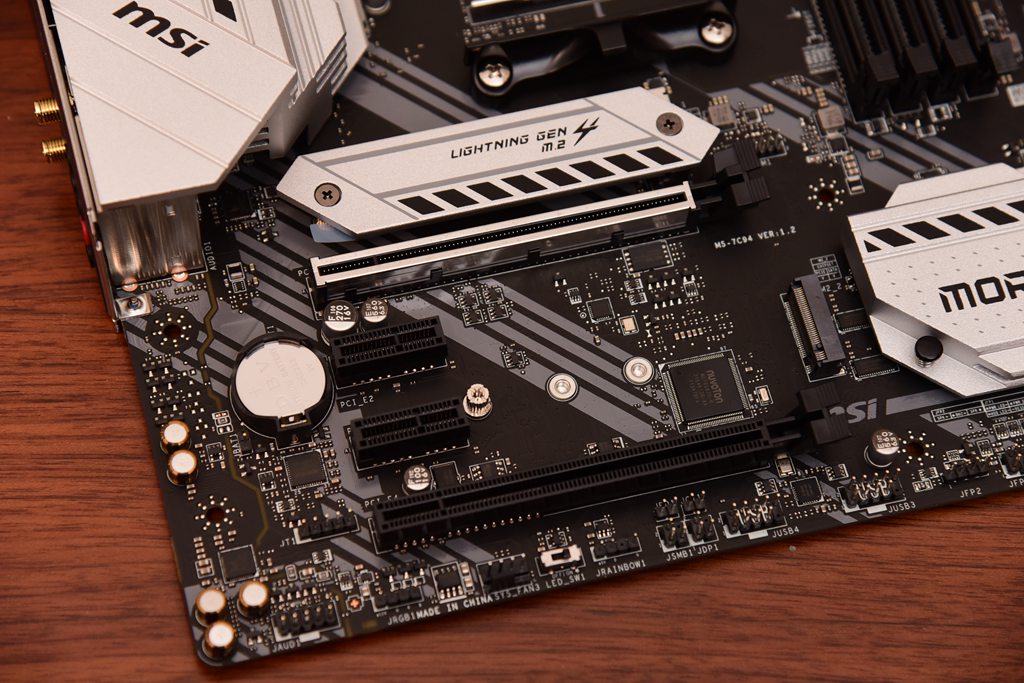

【主板|PCIE4.0让NV1写入更快,微星B550M助力QLC寿命测试】主板使用了微星代号为迫击炮的B550M MOTRAR WIFI主板 , 微星的军火库产品越来越完善了 , 方便了不同预算不同需求的玩家来选择 。


微星迫击炮B550M MOTRAR WIFI主板 , 以高性价比为卖点 , 主板的功能和颜值也都不错 。 依然支持个人送修 , 非常人性化的售后服务 。

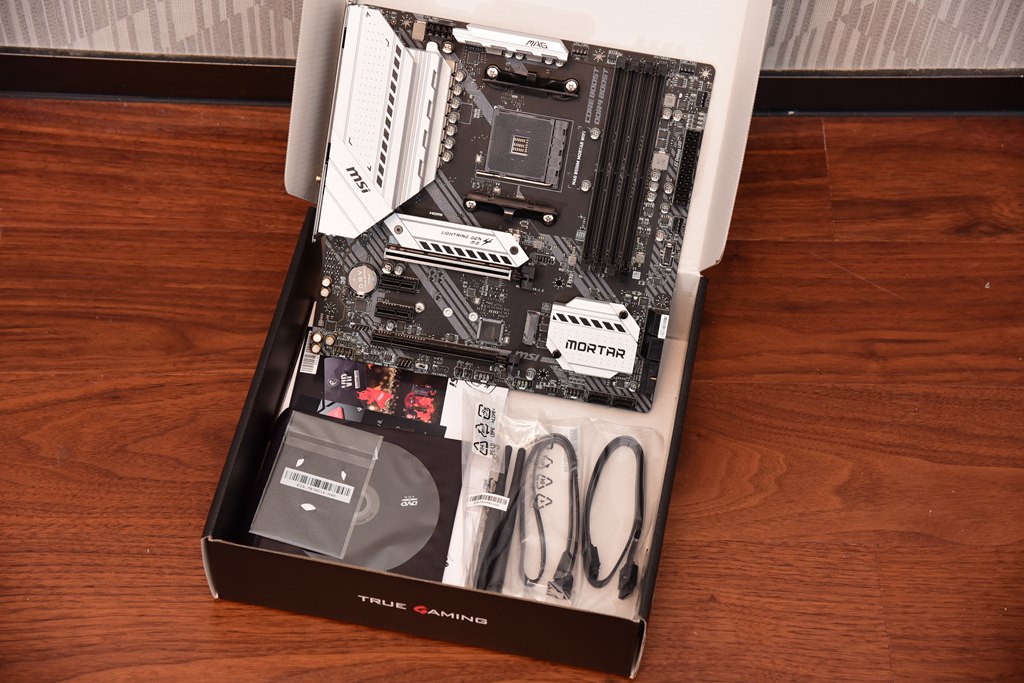

开箱 , 主板附件主要有无线网卡天线、SATA线等 。


主板主打性价比 , 但是2盎司加厚铜的设计 , 整体素质非常过硬 。

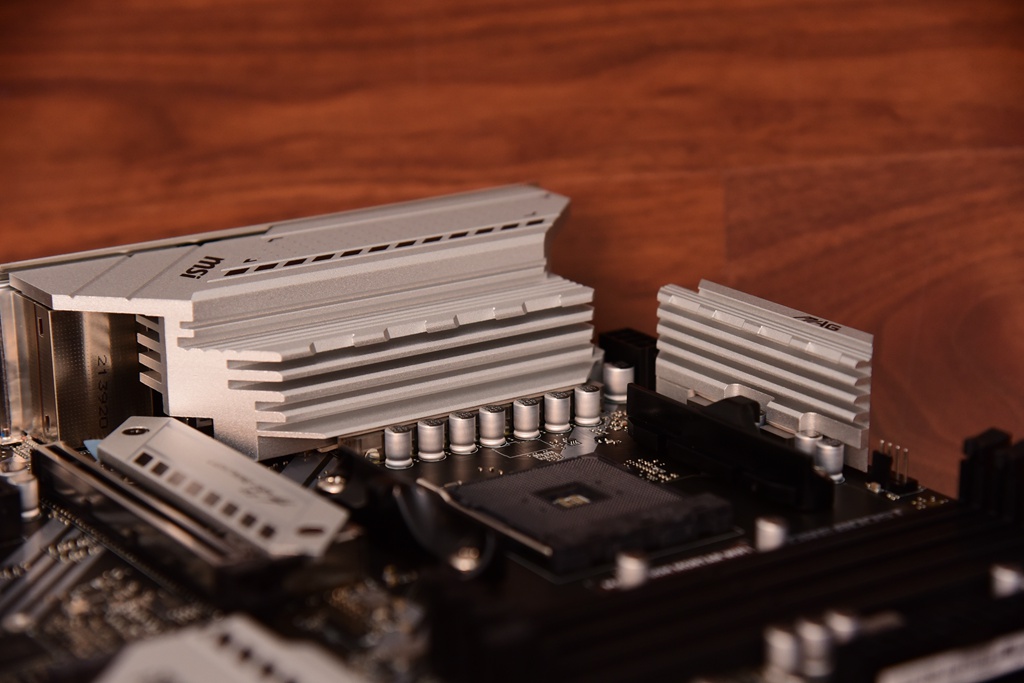

主板为CPU和内存供电部分覆盖了厚实扩展散热片 , 确保供电部分的冷静与可靠 。

主板的电源供电接口为单8PIN形式 , CPU供电部分采用了8+6+1相数字供电设计 , 第三代钛金电感保证最大可达60A的输出能力 , 为CPU提供充分的能量动力 。

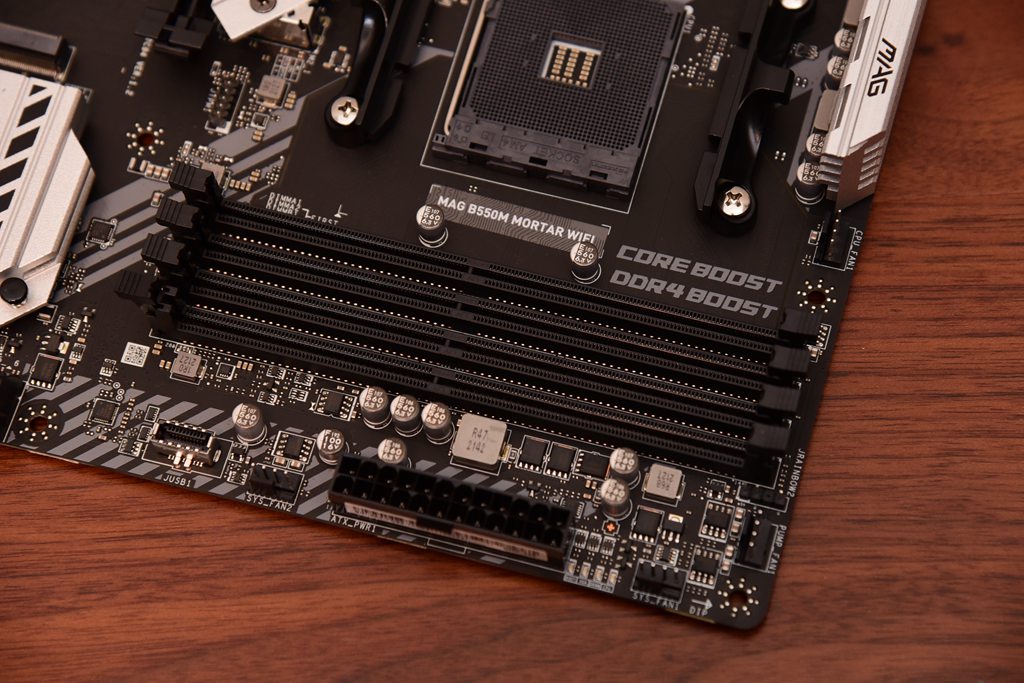

内存插槽数量为4条 , 最高支持4000MHz频率 , 没有合金装甲 , 非常遗憾 , 双通道组建位置已经标注 , 还算细心 。
