IPS显示器可以说是目前市场极受欢迎了。但大家选购时，往往能看到诸如FAST-IPS、AHVA、AH-IPS 、Nano IPS、PLS等等字样。那么，为啥一个“通用”显示技术分出了这么多种类让我们选购时“傻眼”？

其实IPS也是“厂商名”虽然IPS（In-Plane Switching ，平面转换）这个名词本身就是一种技术解释，不过其实它也是个厂商名。 1995年日立发明了IPS面板技术，但当时称呼它为“Super TFT” ，很快随着日立在彩电和显示器市场的大溃败而声音微小。倒是坚持发展这一技术的LG和一众中国厂商成为了IPS技术的“正统” ，并且率先将IPS用来称呼自己的面板技术，融入了更多的商品名的意味。

IPS不是预先给液晶分子定向成为透光模式，而是定向成为不透光的模式，透光的多少通过与液晶分子定向方向垂直的电极决定，电压越高，扭转的分子就越多，从而实现光线的精确控制。它只控制IPS液晶面板的一个偏转角度，并且偏转分子的数量能够与电压接近正比例，从而使面板的层次控制更容易实现。为了扩大可视角，液晶分子的基本模块是V形的，并且液晶分子与面板平行，光线容易被控制在面板内部。在运动画面中，它能够表现更好，实现更好的对比度。
IPS多，是它成为主流的原因由于IPS在性能和成本之间得到了一个比较好的均衡，迅速成为了主流面板厂商竞相发展技术。

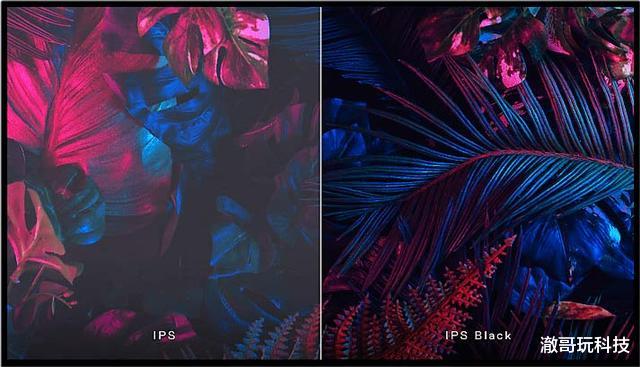

比如LG在最初的IPS技术上，发展出了Nano-IPS、AH-IPS、 IPS Black；三星则发展出了PLS；友达光电发展出了AHVA、Fast-IPS；京东方发展出了ADS；群创发展出了AAS……
它们虽然名字不同，但都是基于最初的IPS基本技术原理，在光源种类、镀膜材料、响应速度、色彩覆盖等方面，根据市场的需求做出了改进，这才形成了性能表现越来越全面的IPS大家族，成为现在显示器市场的主流面板技术。
让我们来看看形形色色的IPS面板有什么不同的特色吧：
Fast-IPS：专注于快
见2021年11月3日钛师父公众号《沾上就贵几百块的Fast IPS是怎么回事？》（https://mp.weixin.qq.com/s/okRj68QaIECX0p44m3-VTg）。简单来说，就是通过工艺改进，使得面板更为轻薄，同时通过面板电压工作机理的改进，实现了四倍“超频” ，从而实现了更快的响应速度，因此称为Fast-IPS 。

真正主流尺寸的FAST IPS面板，指友达6.6代（M270DAN06.6），但其实还有1.7、3.0 ，以及规格高一头的6.7等面板。
FAST IPS虽快，但也要注意，如此高的响应速度和刷新率也是需要整体配合的，那就是接口。只有中高端产品用的DP1.4接口，理论上可以功能全开实现FAST IPS面板全部高刷快响应特性，中低端产品大多是DP1.2口，功能上有取舍，并不能发挥其全部效力。
AHVA：专注于广
AHVA是一个首字母缩写，实际上是“超视角高清晰技术”（Advanced Hyper Viewing Angle）。顾名思义，这种面板类型提供了更好、更宽的视角。同时，它的穿透率较传统IPS面板更高让屏幕更加明亮。 AHVA面板色彩饱和度、灰阶呈现与漏光控制也较一般IPS面板更好。
2012年，友达光电开始投资他们自己的IPS技术AHVA 。这个名字导致和他们长期存在的AMVA技术（这是一种VA面板技术）相混淆。但它其实真的是IPS技术。
第一块144HzIPS面板在2012年开始研发， 2014年底由友达光电用AHVA技术生产并在2015年初首先使用，在时间上击败了三星和LG显示器高刷新率的IPS面板，标志着高刷广视角显示器时代的到来。
在技术上， AHVA面板在IPS基本技术基础上，通过创新的开关单元、电极设计和摩擦条件有效控制光线，并根据电压设置来具有良好的光视角特性形成广可视角度和更好的色彩饱和度。

AH-IPS、Nano IPS：专注于色彩
关于Nano IPS技术详解，大家也可以看看2021年10月31日钛师父公众号《为什么Nano IPS这么火？》（https://mp.weixin.qq.com/s/zh7sEfl7zvr_XVI5teW5sg）这篇文章。
