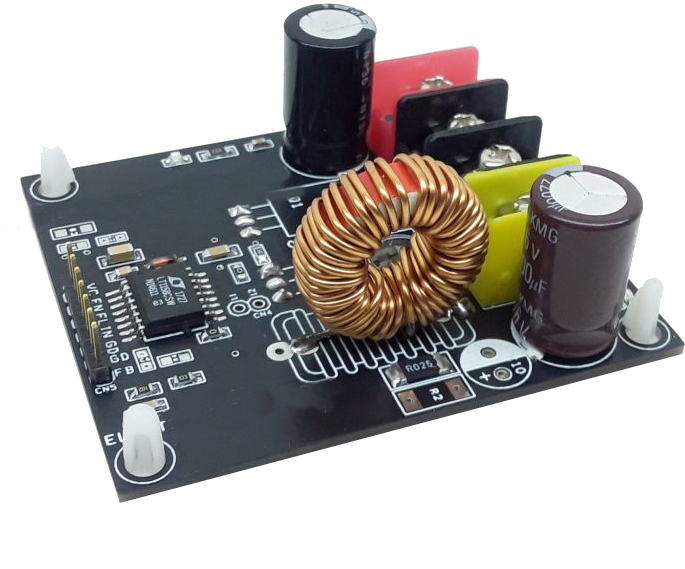

大电流DC-DC转换器。该项目包括一个大电流电感、大电流低压2×MOSFET、半桥驱动器LT1158芯片、使用板载R9和R10电阻分压器的电压反馈、用于过电流关闭的并联电阻器。该项目拥有创建大电流降压DC-DC转换器所需的所有组件，组件选择请参考LT1158芯片的数据表。半桥需要PWM输入信号， Arduino或其他微控制器/DSP可以用作主机，以生成PWM信号并控制启用和故障条件。 Arduino示例代码帮助用户测试电路板，该项目从22-24V直流输入电源提供约5V/4A的输出。

电路板
大电流低电压2 x MOSFET IRF540（用户可使用其他低欧姆MOSFET）
半桥驱动器LT1158芯片
L1大电流电感默认值为100uH/7.8安培
R2和R3电阻器用于电流检测，用于过电流限制/短路–参考数据表了解R2和R3值。
故障：开路集电极NPN输出，当V12–V11（电流检测引脚）超过故障传导阈值时开启。
D3 LED用于输出， D2 LED用于输入电源
电压反馈输出CN5 ，电阻分压器R9 ， R10 ， C11
输入和故障输出CN2
工作电源12V至30V DC（输入电源不得超过30V）
PCB尺寸69.22 x 55.88毫米
【芯片|降压型DC-DC变换器的过流电压反馈大电流半桥】CN5 ，使用电阻分压器R9和R10输出反馈，使用C11稳定。
CN2： Pin1=VCCPin2=启用–拉低以禁用输出  Pin3=故障输出–出现过电流情况时变低  Pin4=PWM输入0至100Khz  Pin5=GND  使用R7和C8进行内部过电流停机
CN1： Pin1=VCC 12V至30V输入  Pin2=GND
CN3： Pin1=+输出  Pin2=GND
CN5：Pin1=+电压反馈输出  Pin2=GND

电路图
