近几年来随着无线通信和雷达技术的飞速发展，要想提升系统的发射距离，务必要提高系统的发射功率。射频同轴连接器作为整个微波系统的一部分，需要能够承受大功率能力的传输要求。同时射频工程师也需要经常进行大功率测试与测量，各类测试用的微波器件/组件同样也需要能够承受大功率的能力。哪些因素影响了射频同轴连接器的功率容量呢？一起来看看

（一）接头尺寸

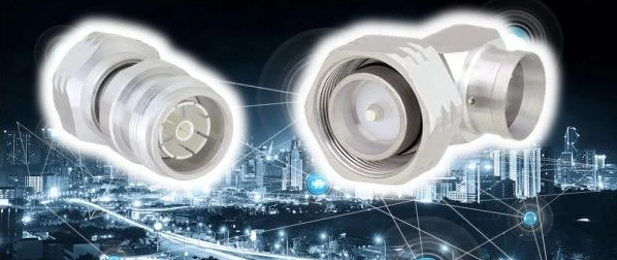

【5G|影响射频同轴连接器功率容量的因素】对同一频率的射频信号，尺寸大的接头的功率承受大。比如接头针孔尺寸关系到连接器的电流容量，直接关系到功率。在各种常用的射频同轴接头中， 7/16(DIN)、4.3-10、N型接头尺寸相对较大，对应的针孔尺寸也较大，一般N型接头的功率承受约为SMA的3-4倍。加上N头更常用，这也是200W以上衰减器、负载等无源器件大部分都是N型接头的原因，
（二）工作频率
射频同轴接头的功率承受会随信号频率变高而降低，传输信号频率的变化直接导致损耗和电压驻波比变化，从而影响到传输功率容量，还有趋肤效果等。例如一般的SMA接头，在2GHz的功率承受约为500W ，在18GHz下的平均功率承受不到100W 。
（三）电压驻波比
RF 连接器在设计时规定了一定的电长度，在有限长度的线路中，特性阻抗和负载阻抗不相等时，从负载端有一部分电压和电流，被反射而回到电源侧的波，称为反射波；从电源到负载的电压和电流称为入射波。入射波和反射波的合成波，被称为驻波。驻波的电压最大值和最小值之比，称为电压驻波比（亦可成为驻波系数）。反射波占用通道容量空间，致使传输功率容量降低。
（四）插入损耗
插入损耗(IL)是指由于RF连接器的引入导致线路上功率的损耗。定义为输出功率与输入功率之比。使连接器插损增大的因素很多，主要有：特性阻抗的不匹配、装配精度误差、配合端面间隙、轴线倾斜、横向偏移、偏心、加工精度及电镀等所造成。由于损耗的存在使输入与输出功率之间存在差别，也会影响承受功率。
（五）海拔气压
气压变化导致空气段介电常数产生变化，且低压时空气易电离产生电晕。海拔高度越高，气压越低，功率容量越小。
（六）接触电阻
RF连接器的接触电阻是指连接器插合时内外导体接触点的电阻，一般在毫欧级，数值应尽量小。它主要考核接触件的机械性能，测量时应去除体电阻、焊点电阻的影响。接触电阻的存在会导致接点发热，从而难以传输较大功率的微波信号。
（七）接头材料
同一种接头，使用材料不同，功率承受也会不一样。
