型号：iPhone 12
故障：无服务，蜂窝网络更新失败，而且耗电很大！
故障分析：
这个无服务更新失败的，一般是基带问题引起。耗电大，肯定是短路引起的。

我们拆除主板，上电测试一下。

上电后发现，漏电近300Am 。

把搬分层测试。

分层后测试，发现上层并没有漏电。

重新连接后，发现开始漏电。

确定下层漏电，上松香，对下层加电。
显微镜下，明显看见下层板的基带电源发热。

上风枪，把基带电源取下，发现芯片已经裂开了。

清理干净底板后，开始安装新的电源芯片。

把主板放进测试架连接，上屏幕测试一下，漏电的问题已经解决，但是没有显示调解固件。

还是没有基带，对基带阻值进行测试的时候，发现一路短路。

这一路是给射频供电的。

检测过线路元件后，我们直接把射频拆下来。

取下射频后，供电线路恢复正常，说明是射频IC短路了。
更换一个芯片。

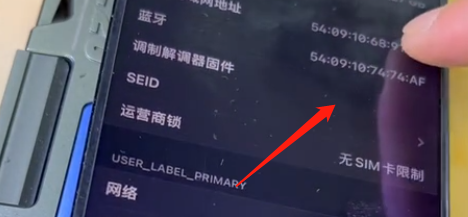

更换后，我们再次上测试架，发现调解固件已经恢复正常。
说明基带已经可正常运行了。

一番测试过后，手机功能已正常，维修完毕！
