IP 路由表
上次有写过一篇《20张图深度详解MAC地址表、ARP表、路由表》的文章，里面有提到路由表，那么什么是IP路由、什么又是IP路由表呢？
路由：路由是网络中的基本概念，网络的基本功能就是使得处于网络中两个IP地址能够互相通信。
当路由器收到一个IP数据包时，路由器会解析出IP数据包中的目的IP地址，然后根据目的IP地址查找路由表，依据最长掩码匹配原则，找到对应的路由条目，根据路由条目中的下一跳或者出接口将报文转发出去，这就是路由。

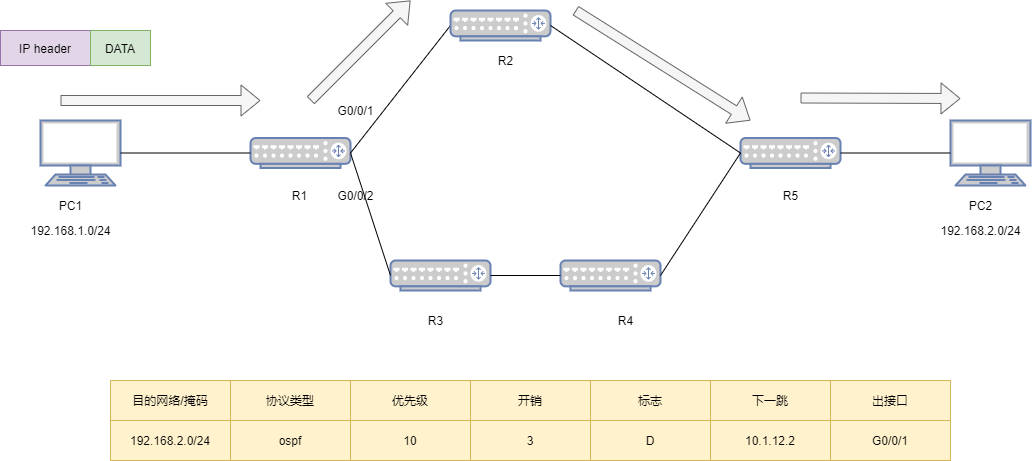

路由表：简单点说路由表就是路由器用于指导数据包如何转发的表项，记录了去往目的IP的下一跳去哪里（如下图）。
路由表的作用类似于我们生活中的地图或者指示牌，指引我们去往一个目的地该如何走?
IP路由表包含了哪些要素

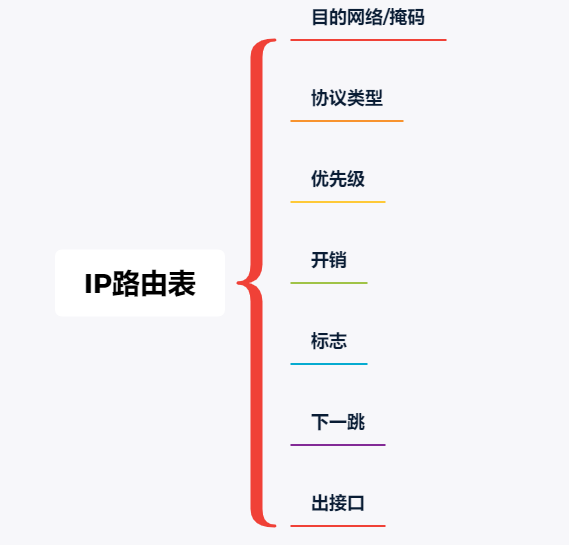

IP路由表中包含了目的网络/掩码，协议类型，优先级，开销，标志，下一跳，出接口这个七大要素。
下面我们来看下一个真实的路由表：
从这个路由器我们可以通过命令 display ip routing-table来查询该设备的路由表，我们可以看到这条设备一共有12条路由条目。
每个路由条目必须包括下面几个信息元素：
目的网络/掩码
目的网络/掩码：也被称为路由前缀，这是路由条目所关联的目的网络地址及网络掩码。
一条完整的路由前缀由：网络地址+前缀长度（或者网络掩码）构成，两者缺一不可，例如192.168.1.0/24与192.168.1.0/25 ，虽然网络地址相同，都是192.168.1.0 ，但是两者绝对是两条不同的路由，因为他们的前缀长度不相同。
当路由器收到一个IP数据包时，路由器会解析出IP数据包中的目的IP地址，然后根据目的IP地址查找路由表，依据最长掩码匹配原则，找到对应的路由条目。

最长掩码匹配原则匹配的就是目的网络/掩码。
比如：路由器收到一个目的IP地址为10.1.1.1的数据包，此时查找路由表，有两个路由条目，一个路由条目的A的目的网络/掩码是10.1.1.0/24 ，另一条路由条目B的目的网络/掩码是10.1.1.0/28 ，那么这个数据包匹配的是哪一个路由条目呢？
正确答案：是匹配路由条目B ，因为B的掩码长。
协议类型

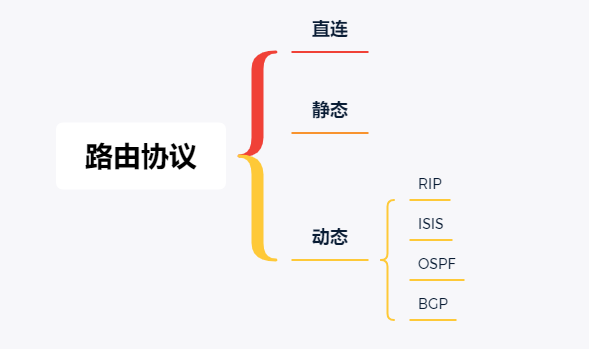

协议类型：指该路由条目是通过什么路由协议学些过来的。例如是直连的，或是静态的，或者是通过OSPF、IS-IS、EIGRP、BGP等动态路由学习到的。
1、直连路由：指和路由器的接口直接的地址生成的路由。
如下图中，协议类型是direct的就是直接直连地址生成的路由。
2、静态路由：静态路由是指通过静态路由协议生成的路由。

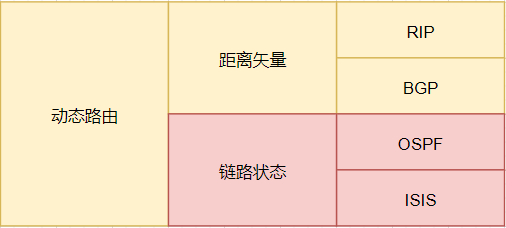

3、动态路由：动态路由协议主要有RIP、OSPF、ISIS、BGP 。 RIP和BGP是基于距离矢量的路由协议， OSPF和ISIS都是基于链路状态的路由协议。
优先级
路由表中去往同一目的地的路由可能通过多种路由协议生成。

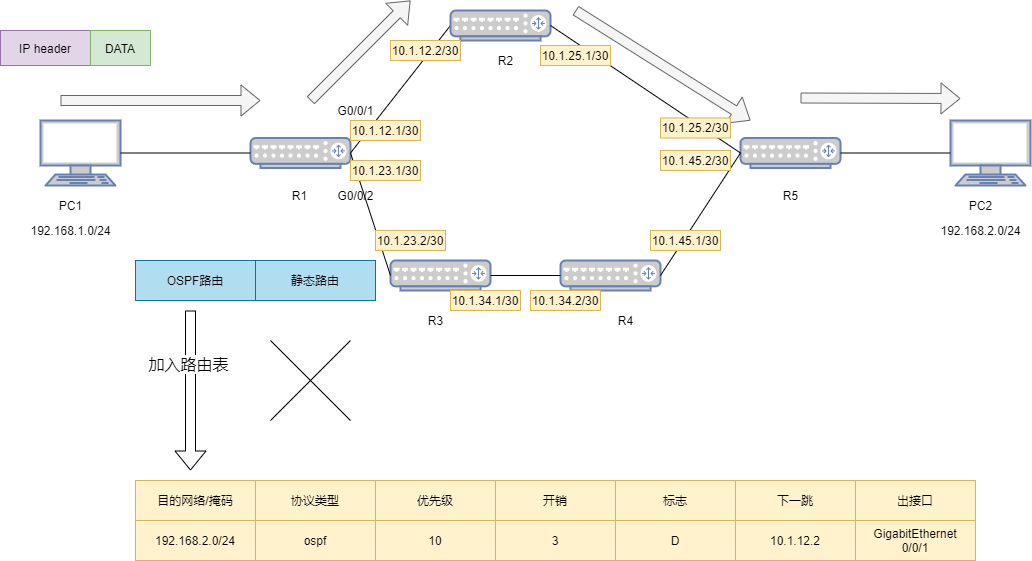

举个例子：去往目的IP为192.168.2.1的通过静态路由生成了，也通过OSPF路由生成了。那么这个时候什么样的路由才会加入到路由表中呢？这个时候就和路由协议的优先级有关系了。
每种协议类型对应不同的优先级，优先级值越小则路由越优。常用路由协议和优先级的关系表如下图。
