整流二极管一般为平面型硅二极管，用于各种电源整流电路中。选用整流二极管时，主要应考虑以下重要参数。

（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A 。
（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR) 。例如1N4001的VR为50V ， 1N4002-1n4006分别为100V、200V、400V、600V和800V ， 1N4007的VR为1000V
（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。

（4）击穿电压VB：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。
（5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm ，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz 。另有快恢复二极管用于频率较高的交流电的整流，如开关电源中。
（6）反向恢复时间trr：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。
（7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于10uA ，而在100°C时IR则变为小于500uA 。

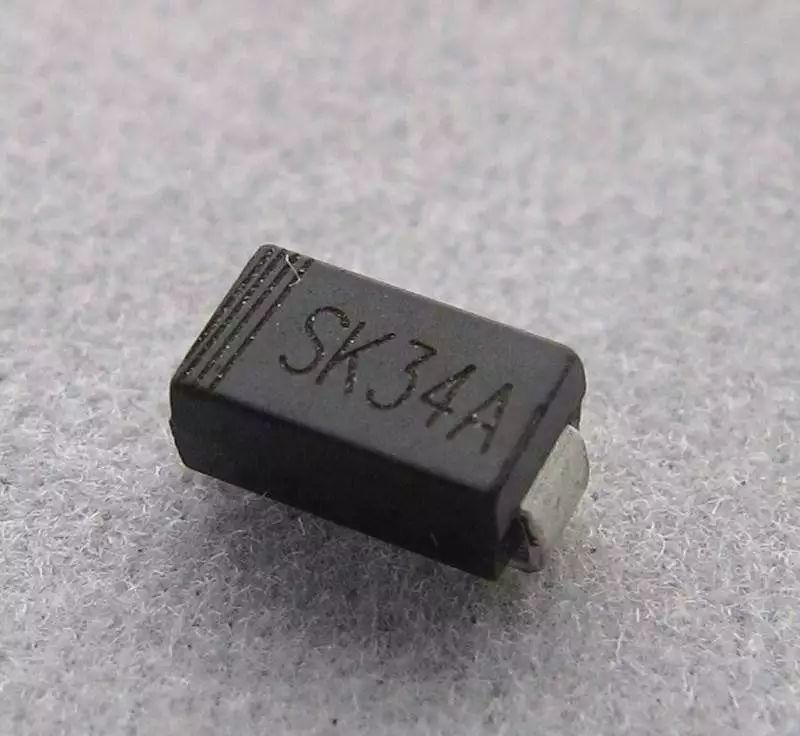

【VR|常用整流二极管型号，有哪些重要参数？】
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如， 1N系列、2CZ系列、RLR系列等。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管。

二极管型号用途最高反向工作电压VR 最大平均整流电流IF
1N4001 硅整流二极管 50V 1A(Ir=5uAVf=1VIfs=50A)
1N4002 硅整流二极管 100V 1A
1N4003 硅整流二极管 200V 1A
1N4004 硅整流二极管 400V 1A
1N4005 硅整流二极管 600V 1A
1N4006 硅整流二极管 800V 1A
1N4007 硅整流二极管 1000V 1A
1N4148 硅开关二极管 75V 4PFIr=25nAVf=1V
1N5391 硅整流二极管 50V 1.5A(Ir=10uAVf=1.4VIfs=50A)
1N5392 硅整流二极管 100V1.5A
1N5393 硅整流二极管 200V1.5A
1N5394 硅整流二极管 300V1.5A
1N5395 硅整流二极管 400V1.5A
1N5396 硅整流二极管 500V1.5A
1N5397 硅整流二极管 600V1.5A
1N5398 硅整流二极管 800V1.5A
1N5399 硅整流二极管 1000V1.5A
1N5400 硅整流二极管 50V 3A(Ir=5uAVf=1VIfs=150A)
1N5401 硅整流二极管 100V3A
1N5402 硅整流二极管 200V3A
1N5403 硅整流二极管 300V3A
1N5404 硅整流二极管 400V3A
1N5405 硅整流二极管 500V3A
1N5406 硅整流二极管 600V3A
1N5407 硅整流二极管 800V3A
1N5408 硅整流二极管 1000V3A
1S1553 硅开关二极管 70V100mA300mW 3.5PF300ma
1S1554 硅开关二极管 55V100mA300mW 3.5PF300ma
1S1555 硅开关二极管 35V100mA300mW 3.5PF300ma
1S2076 硅开关二极管 35V150mA250mW 8nS 3PF450ma Ir≤1uAVf≤0.8V≤1.8PF
1S2076A 硅开关二极管 70V150mA250mW8nS 3PF450ma 60V Ir≤1uAVf≤0.8V≤1.8PF
1S2471 硅开关二极管 80V Ir≤0.5uAVf≤1.2V≤2PF
1S2471B 硅开关二极管 90V150mA250mW3nS3PF450ma
1S2471V 硅开关二极管 90V130mA300mW4nS2PF400ma
1S2472 硅开关二极管 50V Ir≤0.5uAVf≤1.2V≤2PF
1S2473 硅开关二极管 35V Ir≤0.5uAVf≤1.2V≤3PF
