布局|《营造法式》中的分槽是什么意思细看中国古建筑的平面布局

中国古建筑的平面，在宋代的《营造法式》被称为「地盘」。（关于营造法式的介绍可参看：《营造法式》的前世今生：在 20 世纪重新发现中国古建筑）
1
平面单位：间
一直以来民间就有个传言，说北京故宫一共有 9999 间半房屋，这个数字当然不甚准确，但它提到了中国古代建筑的一个基本单位：间。这个单位衡量的正是古建筑的平面空间，从《营造法式》的定义来看，「间」是指相邻两缝梁柱构架之间的空间。后来梁思成在《清式营造则例》中将「间」定义为四柱之间圈出的面积，也逐渐被许多人接受。

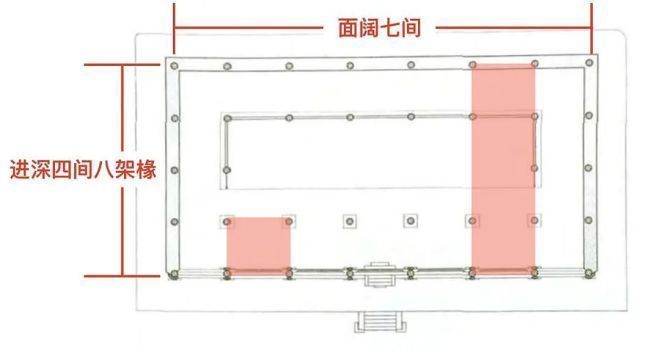

我们常说一座建筑面阔几间、进深几间，用的就是这样一个单位。下图是佛光寺东大殿的平面图，圆点代表柱子的位置，《法式》中「一间」的范围就是右侧的红色部分，而梁思成新定义「一间」的范围为左侧的红色部分。

文章插图
佛光寺东大殿平面图

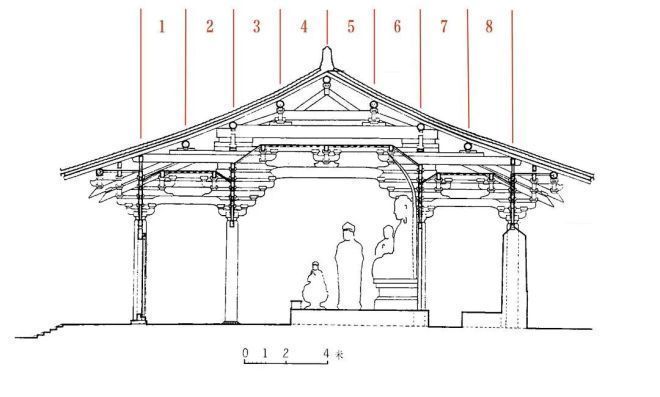

我们可以说佛光寺东大殿是面阔七间，进深四间。但如果用《法式》中的表述方法应该是说「面阔七间，进深八架椽」。这里进深用的是椽数，两槫之间为一椽，八架椽即如下图所示。

文章插图
佛光寺东大殿横断面图
面阔、进深代表了建筑的平面规模。国内现存古建筑中，故宫太和殿面阔十一间，规模宏大，不过若论尺寸，正面最广的其实是明长陵的祾恩殿，虽然它面阔只有九间。这里我们也能看到，「间」只是一个相对的概数单位，不同的建筑，每一间的具体尺寸也各不相同。
2
柱网排列：槽
除了规模大小，柱网的排列布局也是建筑平面的重要部分，也就是《营造法式》中分槽制。《法式》中一共画了四张殿阁式木构架（关于殿阁式的介绍可参看：殿阁式与厅堂式：《营造法式》中的两种主要木构架）的地盘图（平面图），分别为：分心斗底槽、单槽、双槽、金箱斗底槽。

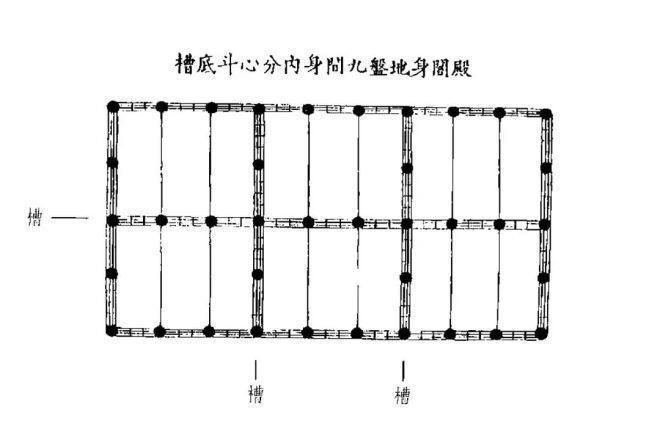

到底什么是「槽」呢？我们看下面这张分心斗底槽的地盘图，确切说就是殿阁式结构中铺作层的平面图。其中黑点代表柱头，单线代表平棊（天花板）下的明栿，复线则代表铺作、阑额与栱眼壁。内部的复线即可看作是「槽」，它将室内空间分成了若干部分。「分心」就是指用中间一排柱列将室内空间分成相等的前后两部分。

文章插图
分心斗底槽

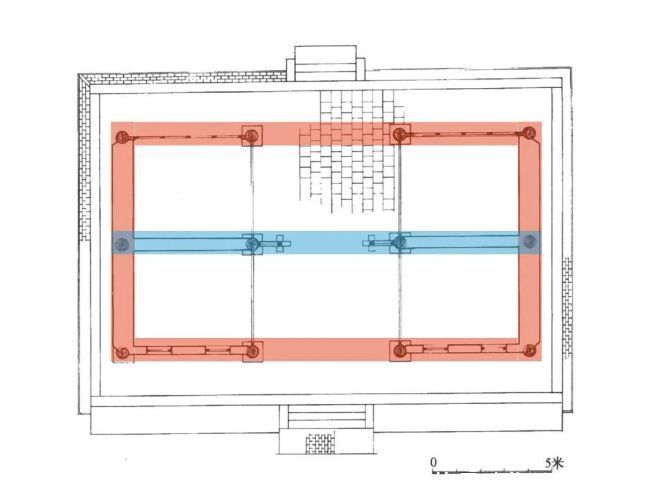

分心槽常用于殿门或院门。辽构独乐山门就是典型例子，其平面布局正是一种简单的分心槽。如下图所示，中间蓝色的一排柱列（槽）将室内空间等分为前后两部分。

文章插图
独乐寺山门平面图

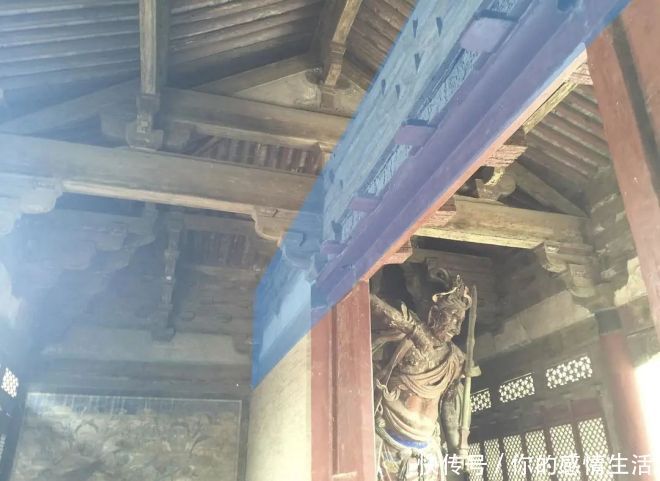

下图为独乐寺山门室内景象，其中蓝色区域就是上面平面图里中间这条蓝色「槽」所代表的部分，可以看到它位于柱头之上、屋架之下，由多层阑额、斗栱以及栱眼壁累叠而成。当然「槽」本身只是为了描述平面布局而抽象出来的一条轴线。

文章插图
独乐寺山门内部

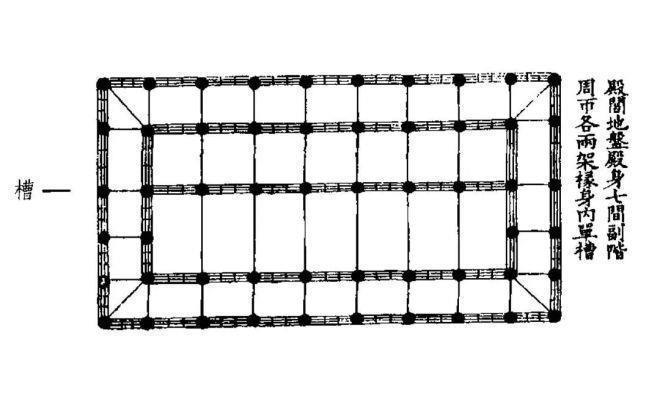

下图是单槽的布局。外面一圈叫副阶周匝，也就是走廊。里面一圈才算殿身内部，因此它的布局与分心斗底槽类似，只是中间这一排柱列并没有将前后空间等分。另外可以看到描述中此殿为七间，两边的副阶并不算在其中。

文章插图
单槽

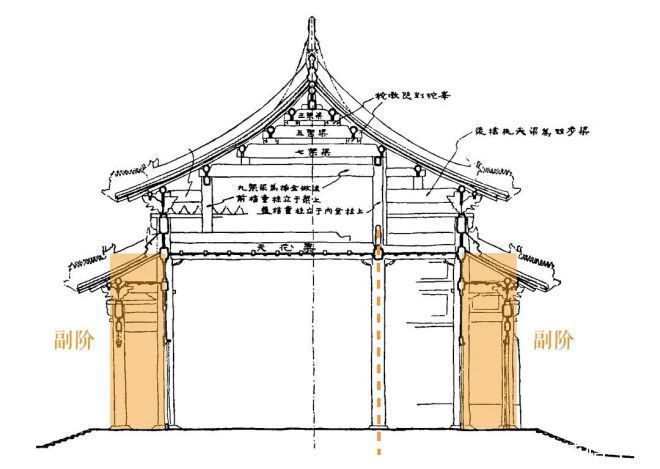

故宫的保和殿是典型的单槽布局，从下面的横断面图中可以看到前后都有副阶（走廊），虚线所在的柱列将内部空间分为前大后小的两部分。

文章插图

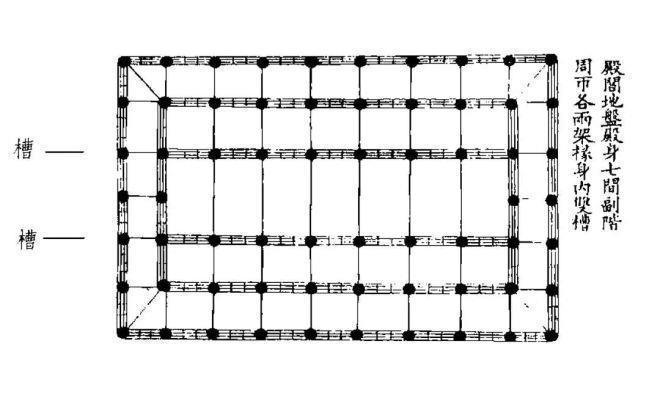

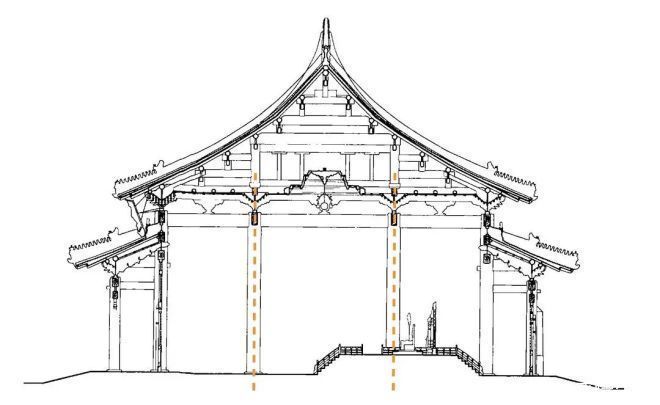

下图是双槽的布局，同样是外面一圈走廊，里面用两排柱列将室内空间分为前、中、后三部分。故宫的太和殿为典型的双槽布局。

文章插图
双槽

文章插图
下图为金箱斗底槽的布局，外面仍然是一圈走廊，殿内则用一圈槽将室内空间划分为内外两部分，像一个「回」字一样。这两部分空间被称为内槽与外槽。
