|什么是BD136晶体管? 引脚配置及其工作原理详解!
文章图片
中功率通用型BD136三极管 , 主要用于音频放大和切换 。 这种晶体管属于PNP家族 。 该晶体管的工作原理类似于开关 , 可通过45V的负载电压连续驱动或处理最大1.5A的负载 。 它也可以用作音频和信号放大电路中的放大器 。
什么是BD136晶体管?BD136 晶体管有3个端子 , 如发射极 (E)、集电极 (C) 和基极 (B) 。 这种NPN晶体管由3层组成 , 其中一层是n掺杂的 , 其余两层是p掺杂的 。 因此 , n掺杂层布置在两个p掺杂层之间 。
这里 , n层表示基极引脚 , 而其余两层相应地表示发射极和集电极 。 在这个晶体管的基极端 , 少量的输入电流可用于在其余两个端子上产生巨大的输出电流 。 所以这种方法主要用于放大 。
该晶体管承载的电流增益或放大系数范围为40-250 。 电荷载流子在电导率中起着重要作用 , 因为在该PNP晶体管中 , 大多数电荷载流子是空穴 , 而在NPN晶体管中 , 空穴占大多数电荷载体 。
该晶体管的基极端主要负责两种情况下晶体管的完整动作 。 该端子的工作原理类似于控制PNP和NPN等晶体管中的大多数电荷载流子的阀门 。
注意:与PNP相比 , NPN主要用于放大目的 , 因为与PNP 内电荷载流子的迁移率相比 , 电子的移动更优越且更快 。

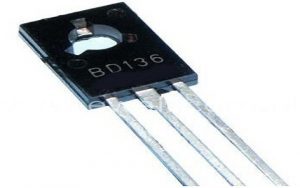

引脚配置/引脚图BD136晶体管构造如下所示 。 该晶体管包括三个引脚 , 下面将会讨论每个引脚及其功能 。 BD136晶体管及其符号如下所示 。
BD136晶体管引脚配置Pin1(发射器):该端子用于排出电流 , 通常连接到GND 。
Pin2(集电极):整个连接到负载的集电极端子的电流供应
Pin3(基极):该引脚主要控制晶体管的偏置 , 主要用于打开/关闭晶体管 。
该晶体管的三个端子可以通过电路连接 。 这些在工作能力和掺杂浓度方面是不同的 。 与“E”端子相比 , 晶体管状基极和集电极的两个端子掺杂较少 , 它保持整个晶体管的电流流动 。
工作原理BD136晶体管的工作原理非常简单 , 就像NPN晶体管一样工作 。 在PNP晶体管中 , 基极引脚是负的 , 而在NPN晶体管中 , 它是正的 。
晶体管被激活 , 并且当基极端没有电流流动时 , 像E和C这样的两个端子都以正向偏置连接 。 当电流通过基极端子提供时 , 晶体管关闭 , 并且C和E等两个端子都以反向偏置连接 。
【|什么是BD136晶体管? 引脚配置及其工作原理详解!】与PNP晶体管相比 , NPN晶体管最常用于放大 , 因为与PNP内的多数电荷载流子的迁移率相比 , 电子的流动更为优越 。
