市场上常见变频器
变频器分类
变频器选型

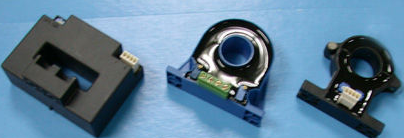

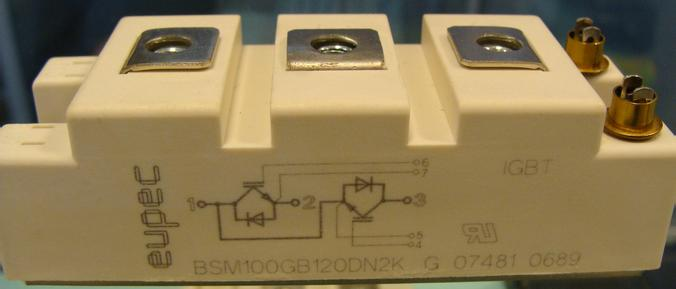

变频器控制系统常见元件
常见故障分析
使用注意事项与维护保养
安全调试步骤

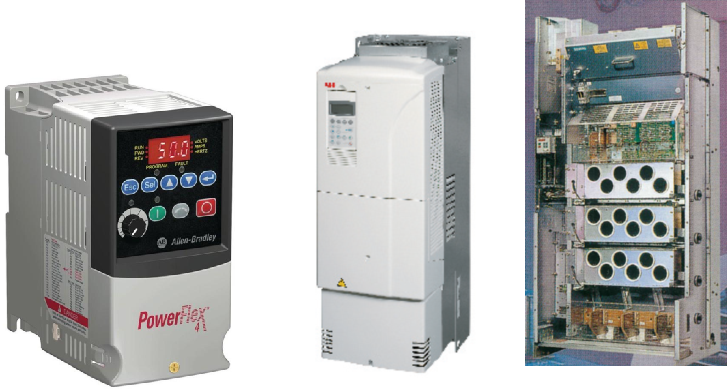

1 市场上常见变频器（常用品牌要熟悉，不常用的品牌作为了解）
欧美：西门子（罗宾康）、ABB、施耐德、伦次、欧陆、瓦萨、丹佛斯、西威、罗克韦尔AB 、艾默生（华为）、安萨尔多、博世力士乐、
日本：安川、富士、三菱、松下、东芝、三垦、东洋、日立、明电舍、欧姆龙 \\...... 韩国：LG、现代…; 台湾：台安、台达…
国产：英威腾、深圳汇川、森兰、台达、普传、惠丰、富凌、四方、格立特、康沃、阿尔法、正弦、烁普、易能、、日业、蓝海华腾 .....奇电..
国产高压：利德华福（施耐德）、合康亿盛、、山东新风光、成都东方日立、成都佳灵、广州智光、三环、中电、九洲、........
通用性风机泵类负载、非重载应用建议选国产变频器、性价比高。
大多国外品牌高、低压变频器都在国内生产后收购国内生产厂商
高压变频器目前主要用在风机泵类负载或轻载场合、国产品牌高压变频器在国内市场占有率较高
高压性价比：进口国产
.1 变频器分类
按主电路工作方式分类：
按逆变工作方式分类：PAM、PWM、SPWM
按电压等级分：低压380V;中压660V、1140V; 高压3KV/3.3KV/6KV/6.6KV/10KV
按控制方式分类：V/f、矢量、直接转矩、磁通轨迹法、转差频率控制...
防护等级：IP
用途分：通用、专用
通用：能适合于各种不同性质的负载，并具有多种可供选择功能的变频器。
专用：风机泵类、纺织专用、供水专用、电梯专用、提升机专用等
通用变频器短时过载能力一般按150%
风机泵类变频器短时过载能力一般按110-120%
3.1 了解变频器基本数据
（1）额定容量
变频器在额定输出电压和额定输出电流条件下输出视在功率（KVA）。
（2）额定电流
额定电流是指变频器可以连续不间断输出电流的有效值（在规定的的使用环境）变频器输出电流并非完全正弦。
（3）适配电机
变频器的适配电机是以2/4极标准电机为对象，对于6极以上的电机和变极电机，由于其额定电流较标准电机的额定电流要大，因此电机功率肯定不是变频器选型的唯一依据。
（4）过载能力
过载能力是衡量变频器在一段时间内可以连续输出超过变频器额定电流的能力。
其它：变频器输入电压/防护等级
（5）使用环境
电网电压：380V±10％
